日本產業技術綜合研究所（產綜研）與本田技術研究所合作，制造了 p 型金剛石 MOSFET（金屬 - 氧化物半導體場效應晶體管），并首次成功驗證了其安培級的高速開關動作。未來，該公司將把它搭載于下一代移動出行的動力單元中，并進行運行驗證，以期在社會中得到實施。

2025 年 3 月，產業技術綜合研究所（產綜研）先進功率電子學研究中心新功能器件團隊的高級主任研究員梅澤仁、研究團隊負責人牧野俊晴、研究中心副主任竹內大宣布，他們通過與本田技術研究所的共同研究合作，試制了 p 型金剛石 MOSFET，并首次成功驗證了其安培級的高速開關操作。未來，該公司計劃將該技術搭載于下一代移動動力裝置中，并進行運行驗證，以期在社會中得以實施。

被稱為終極半導體的金剛石半導體，具有能夠?qū)崿F(xiàn)高能源效率等優異特性。因此，它在電動汽車、可再生能源等各個領域的應用備受期待。不過，要將金剛石用作半導體材料，存在晶體生長和加工困難的課題。此外，為了實現實用化，需要在處理安培級大電流的同時，能夠?qū)崿F(xiàn)高速的開關動作。

為了實現大電流化，研究團隊使用了比以往尺寸更大的基板，并開發了能夠?qū)崿F(xiàn)并聯工作的布線技術。具體而言，在半英寸尺寸的單晶金剛石基板上，利用氫終端的二維空穴載流子氣，制作了多個 p 型功率 MOSFET，并進行布線以實現并聯操作。

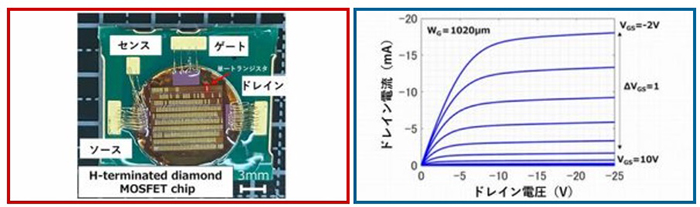

對試制的金剛石 MOSFET 的特性進行了評估。確認柵極寬度為 1020μm 的單個元件具有優異的工作特性，且同一基板上的元件以高良品率制作而成。

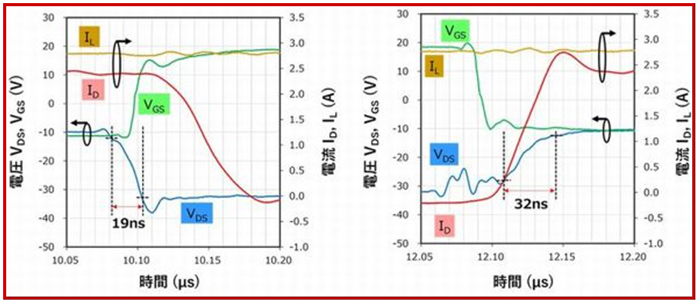

此外，對 314 個單個元件分別進行了源極、柵極、漏極電極的并聯連接。以總柵極寬度達到約 32 厘米的方式進行連接，并使用雙脈沖法對元件的開關速度進行了評估。結果顯示，在驅動電流 2.5A 時，下降時間為 “19 納秒”，上升時間為 “32 納秒” 。
